要点速览
- 在售 16 个系列机型
- 输出端带工频变压器，抗冲击能力强并提供电气隔离，面向
- 容量按负载有功功率加三成余量
- 安装形态分塔式、机架式与模块化机柜
- 电池配置分标机与长机两类
结论先行本站工频在线式UPS共 16 个在售系列，覆盖 科士达、科华数据 等品牌。选型按负载有功功率加三成余量定容量，再按安装形态与电池配置收窄。

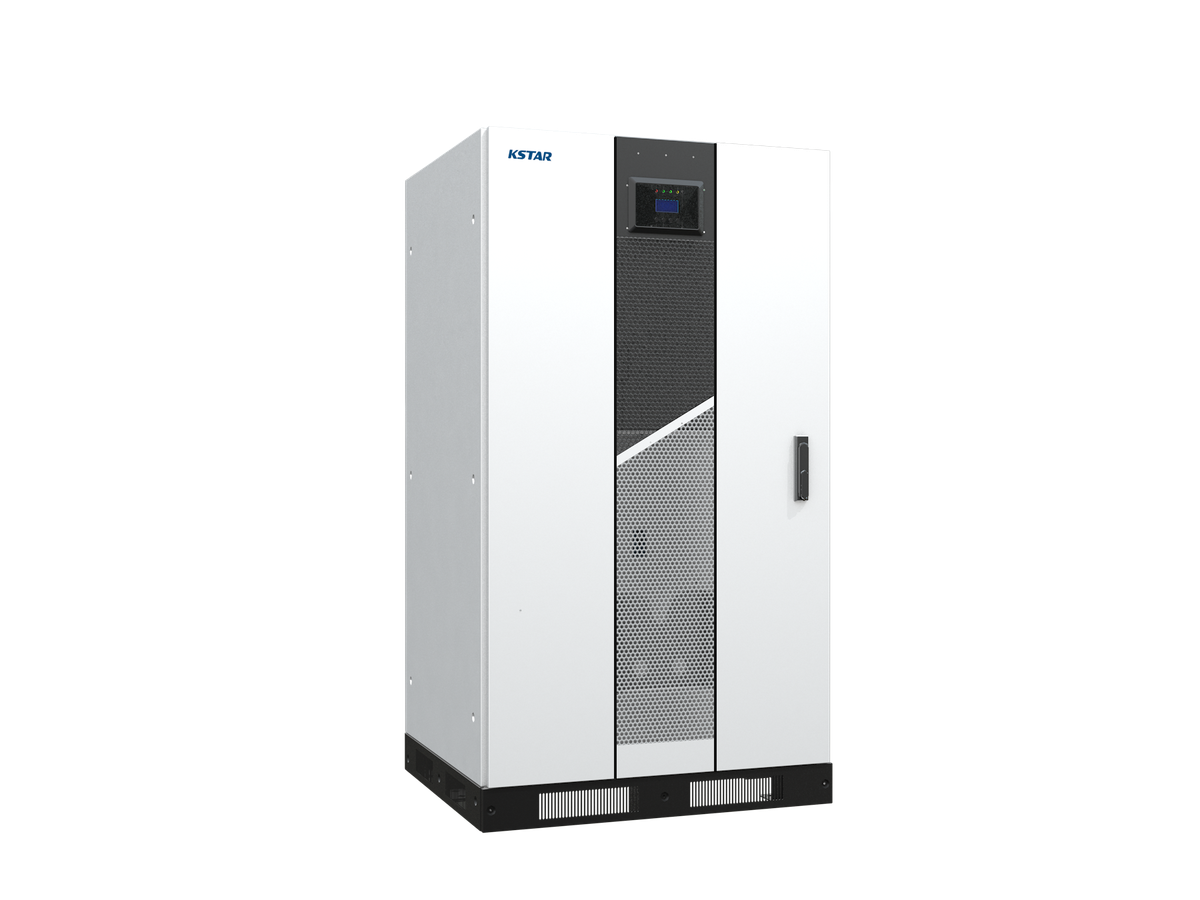

工频在线式UPS是一类什么产品
工频机的结构特点是输出级带一只工频变压器。这只变压器带来两个好处：一是能承受电机启动时的数倍冲击电流，二是输入输出之间形成电气隔离，对后端敏感设备更友好。代价是体积、重量与空载损耗都比高频机大。
输出端带工频变压器，抗冲击并做电气隔离，面向电机与工业负载
这一类别的选型要点
同一类别里挑型号，看的是容量段、功率余量与安装形态三件事。下面几条是在现场最容易踩到的地方。
- 容量按负载有功功率加三成余量，不按视在功率直接对铭牌
- 校核输出功率因数，同一 VA 标称下能带的有功功率可能差两成
- 确认安装形态与空间：塔式落地、机架式上柜、模块化按机柜预留
- 确认是否支持并机与接入动环监控，这两项后期补装成本高
- 电池按目标后备时间与温度条件配置，不用标称值直接换算
科士达 的工频在线式UPS机型（10 个系列）
工频与高频两条路线并行，容量从 1kVA 延伸到兆伏安级模块化，输入电压范围宽，在电网波动较大的工业园区与县域网点适应性强。
科华数据 的工频在线式UPS机型（6 个系列）
KR 高频与 FR-UK 工频双线并行，另有 MR33 模块化系列，容量跨度从 1kVA 到 600kVA。
工频在线式UPS的型号与容量对照
下表汇总该类别在售机型的容量、功率、拓扑与安装形态，用于横向比对。
| 型号 | 品牌 | 额定容量 | 输出功率 | 拓扑结构 | 安装形式 | 电池配置 |
|---|---|---|---|---|---|---|
| EP 10-160kVA | 科士达 | — | — | — | — | — |
| EP 200-800kVA | 科士达 | — | — | — | — | — |
| EP-H 系列 | 科士达 | — | — | — | — | — |
| EPI | 科士达 | 6kVA~800kVA | 5kW~720kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| EPOWER-L | 科士达 | 6kVA~800kVA | 5kW~720kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| EPOWER10-200KVA | 科士达 | 200kVA | 5kW~720kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| EPOWER300-800KVA | 科士达 | 800kVA | 5kW~720kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| GP800 | 科士达 | 6kVA~800kVA | 5kW~720kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| MASTER6-30KVA | 科士达 | 30kVA | 5kW~720kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| 工频 M 系列 | 科士达 | — | — | — | — | — |
| FR-UK | 科华数据 | 15kVA | 2.4kW~540kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| FR-UK | 科华数据 | 160kVA | 2.4kW~540kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| FR-UK | 科华数据 | 3kVA~600kVA | 2.4kW~540kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| FR-UK | 科华数据 | 600kVA | 2.4kW~540kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| FR-UK | 科华数据 | 3kVA~600kVA | 2.4kW~540kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
| FR-UK | 科华数据 | 160kVA | 2.4kW~540kW | 工频在线式 | 塔式 | 长机 不含内置电池 |
左右滑动可查看完整表格
表内容量为系列标称范围，具体型号的额定值以对应型号页为准。
适合的场合与安装维护要点
安装前核对现场条件：配电容量、接地方式、机房温度与搬运通道。这四项在现场确认过，后续调试环节的问题会少很多。
- 工频变压器空载损耗较大，长期轻载运行不经济，容量不宜过度放大
- 变压器发热明显，安装位置要保证足够的通风与检修间距
- 输入电压范围与切换次数相关，电网波动大的区域要核对实际切换记录
- 按启动冲击电流核算容量，直接按铭牌功率选型容易偏小
概念界定工频在线式是指输出端带工频变压器的双变换 UPS，变压器提供电气隔离并承受冲击电流，适合负载含电机、压缩机或大功率变频器的场合。
常见问题
工频机比高频机费电吗？
同容量下工频机的空载损耗与体积都更大，满载效率也略低。负载含冲击性设备时这个代价换回的是耐受能力；负载以电子设备为主时，选工频机就不划算。
什么情况下必须用带隔离变压器的机型？
后端设备对共模干扰敏感、或配电系统本身存在较大谐波时，隔离带来的好处更明显。医疗设备、精密检测仪器与部分工业控制系统属于这一类。
工频机能做长延时吗？
可以。多数工频机型属于长机，不含内置电池，按目标后备时间配电池组，后备时长可以做到数小时。
安装时要注意什么？
重量集中在变压器上，楼板承重与搬运通道要提前核算；变压器发热量大，机房制冷与通风按整机发热量核算。
