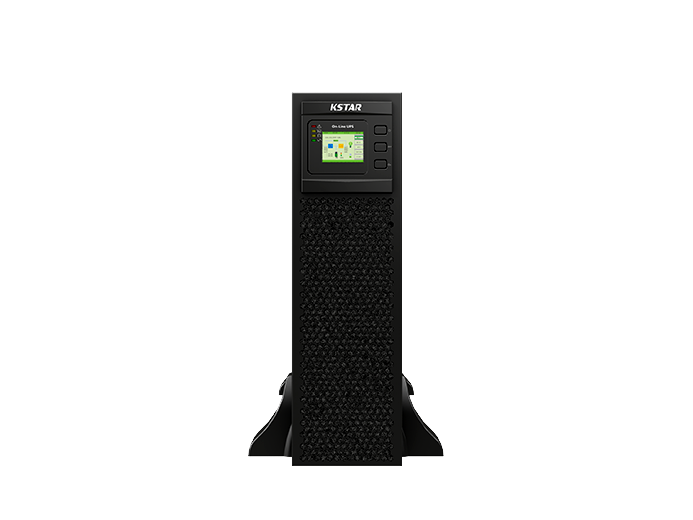

- 三进三出 10kVA 至 30kVA，10kVA 到 20kVA 机身占机柜 3U。
- 输入范围 138-485Vac，30kVA 机型不降额区间 305-485Vac。
- 支持 6 台并机与 LBS 同步，可分年逐台扩容。
- 电池 16-20 节或 30-50 节可选，三段式智能充电。
四个容量点与机身结构
覆盖 10kVA、15kVA、20kVA、30kVA 四个容量点。10kVA 到 20kVA 机身尺寸 443×580×131mm，占机柜 3U 空间；30kVA 机身略微收窄到 440mm 但深度增加到 670mm，净重反而降至 28kg。
前三个容量点的电池电压为 192-240Vdc，默认 20 节；30kVA 提升到 360-600Vdc，默认 36 节。电压等级不同意味着 30kVA 机型的直流侧元件规格与其他三款不通用。
| 型号 | 额定容量 | 输入电压范围 | 电池电压 | 整机效率 | 净重 |
|---|---|---|---|---|---|
| YDC3310（B）-RT | 10kVA | 208-478Vac（305-478Vac 不降额） | 192-240Vdc（16-20 节可选，默认 20 节） | 标称可达 95% | 29kg |
| YDC3315（B）-RT | 15kVA | 208-478Vac（305-478Vac 不降额） | 同上 | 标称可达 95% | 31kg |
| YDC3320（B）-RT | 20kVA | 208-478Vac（305-478Vac 不降额） | 同上 | 标称可达 95% | 32kg |
| YDC3330-RT | 30kVA | 138-485Vac（305-485Vac 不降额） | 360-600Vdc（30-50 节可选，默认 36 节） | 标称可达 96% | 28kg |
左右滑动可查看完整表格
输入电压范围标注了两个区间，含义不同：靠前的区间是全范围，负载在低电压段会按比例降额；靠后的区间内可满载运行。设计时按不降额区间核对，才能保证极端市电条件下仍能带满负载。
并机与 LBS 功能的实际用法
支持 6 台并机，并机时各台之间通过均流控制分担负载。分期建设的机房可以按负载增长逐台增加，不必一次到位。并机系统的总容量按参与并机的台数与单台容量计算。
LBS 功能让两套独立系统的输出相位保持一致，用于双路供电架构。两路输出相位不同步时，切换瞬间会产生冲击电流，LBS 把这种冲击消除在切换动作之前。
- 支持 6 台并机，可按负载增长分期扩容
- 并机时各台均流，母排连接阻抗需对称
- LBS 让两路独立系统输出相位同步
- 双路切换不再产生冲击电流
电池节数与三段式充电
10kVA 到 20kVA 的电池为 192-240Vdc、16-20 节可选，默认 20 节；30kVA 为 360-600Vdc、30-50 节可选，默认 36 节。三段式智能充电按恒流、恒压、浮充分段推进，抑制过充。
两个电压等级的电池方案不能互换使用。若前期按 20 节布置电池架，后期换 30kVA 机型时需要重新做电池架与直流电缆，机房规划阶段把这一点考虑进去可以省一次改造。
锂电池方案需要系统与电池管理系统通信，并对机房温度提出要求。选择锂电时同步确认消防与通风条件。
机架布置与散热
3U 机身装入 19 英寸机柜，机柜深度建议 800mm 以上。30kVA 机型深度 670mm，装入 800mm 深机柜后接线余量有限，建议采用 1000mm 深机柜或塔式安装。
机架式机型的散热依赖前后风道，机柜前后门采用网孔门，柜内不要在 UPS 上下紧贴布置其他发热设备。多台并机时，各台之间留出散热间距。
- 机柜深度建议 800mm 以上
- 30kVA 机身较深，建议 1000mm 深机柜
- 前后网孔门，避免进风出风被遮挡
- 多台并机时各台之间留散热间距
适用场景与选型顺序
适用于中小型数据中心、网点型站点与其他关键供电场景，负载以服务器、存储、网络设备与精密控制回路为主。
选型顺序相对固定：确认负载总功率与功率因数，确定容量与冗余方式，核对输入电压波动范围，再按后备时间确定电池节数与类型。四步做完，机型与配置基本就定了。
- 确认负载总功率与功率因数
- 确定容量与冗余方式
- 核对市电波动范围与输入电压区间
- 按后备时间确定电池节数
