仪器设备UPS安全供电方案

仪器设备的用电特征差异很大。按负载性质可以分成容性、阻性与感性三类：容性负载开机瞬间电流大，阻性负载相对平稳，感性负载则有明显的启动冲击与断电反峰。选型的第一步是把负载归到哪一类。

确定类别之后，再结合设备的实际功率与对电能质量的要求选择类型匹配、容量合理的 UPS。这一步做对了，后面关于形态与电池的选择都会顺很多。

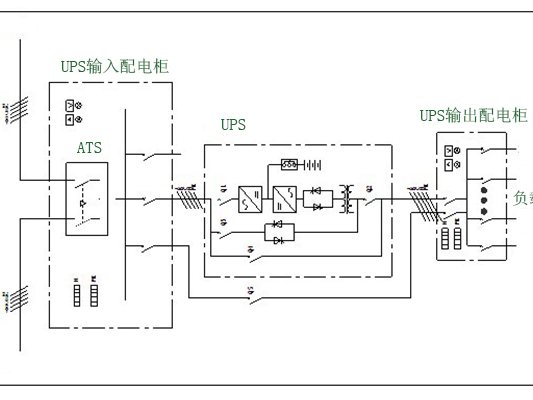

单机系统的组成比较直接：UPS 主机、后备电池组与电池直流断路器、相关的输入输出配电系统、检修维护配电与应急市电配电。结构简单带来的好处是故障点少、维护容易。

单机方案适合负载定量、后期扩容需求不明确的场景。它的三个优势比较清晰：性价比高——技术完整、整机利用率高，小投入即可完成设计需求；可用性强——系统组成简单，按供电类型可覆盖绝大部分保护性负载；利用率高——供电负载定量，不必按后期扩容预留能力。

如果未来确实会加设备，则在同样的单机结构上把容量与配电回路留出余量即可，不必直接上并机机型。

下面列出的机型是这一场景里出现频次较高的型号，涵盖了从小容量单机到大容量并机的不同配置方式。具体容量要按现场负载清单核算，形态按机房条件选择。

表格可以左右滑动查看完整内容。选型时先把负载总量确定下来，再回到表格里找对应容量段。

安装前要确认三件事：配电柜的进线容量与断路器规格是否匹配，机房或设备间的地面承重能否支撑电池组，以及通风散热路径是否通畅。这三项在方案阶段就该核实，到现场才发现往往只能改方案。

验收环节重点看接线与参数：输入输出端子按扭矩复紧、接地电阻符合规范、绝缘测试合格，UPS 的输入输出参数按现场实际电压与负载设置，并留存设置记录。

运行期的维护按周期推进：常规巡检看负载率与告警，季度做一次断电放电测试并记录后备时间，半年测量一次电池单体电压关注一致性。用数据判断电池更换时机，比等停电时才发现问题可靠得多。
