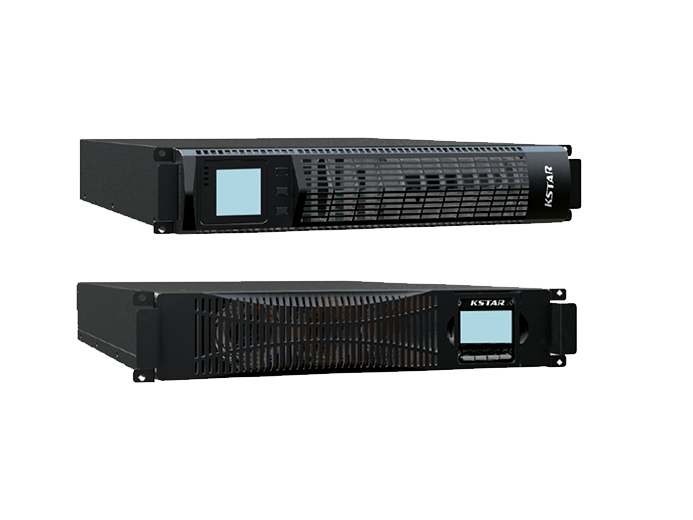

科士达 KSTAR 高频UPS YDC9100-RT系列不间断电源

科士达 YDC9100 系列是单相输入的在线式双变换机型，容量从 1kVA 到 10kVA，输出功因较高，同容量下能带载的有功功率更充足。型号后缀区分形态：S 表示标准机型、H 表示带内置电池的高配机型、RT 表示机架与塔式可转换。

在线式双变换的工作方式是先把市电整流成直流，再用逆变器把直流重新变回干净的交流，电池挂在中间的直流母线上。市电正常时负载吃的一直是逆变输出，市电断电时只是直流母线的能量来源换了，输出端没有切换动作，切换时间记为零。这就是它区别于前两类拓扑的根本之处。

条目看着多，落到现场其实就一句话：盯住散热条件与电池寿命。验收后出问题的地方，十有八九也在这里。

YDC9100-RT 标定为 1kVA~10kVA，对应的有功输出约 800W~9000W。现场规划时按七成负载率来算更稳妥——后端设备的功率因数会把视在功率与实际可用功率拉开距离，直接拿标称值对铭牌容易高估。

装机时先列出后端设备的实际运行功率：服务器按实测或按电源额定值的三到五成估算，显示器与网络设备按铭牌功率累加。得到的合计值再留三成余量，与 1kVA~10kVA 对照就能判断是否需要往上一档选。需要留意的是开机瞬间——硬盘阵列与主板的启动浪涌会短时接近铭牌值，这部分余量省不得。

该配置不含内置电池，需要按目标后备时间另行配置电池组。好处是后备时长可以按业务需求定制——撑几分钟完成关机、或者撑半小时等发电机带载，都可以通过电池容量设计实现，不受机内空间限制。

整流环节带功率因数校正，输入功率因数可做到 0.99 上下，输入谐波电流被压到 3%~5%，对同一配电回路上的其它设备干扰小；输出端电压精度可达 ±1%，波形失真低于 3%，并且天然具备宽输入范围、防雷、过载和短路保护能力。代价是整机自身损耗略高，散热与噪音高于后备式机型。

YDC9100-RT 的容量与形态决定了它的适用边界：中小型机房与网络柜、县域营业网点与供电所这类负载是它的主战场；而空调、电梯、大功率电机等启动冲击明显的设备，不适合交给这个容量段的在线式双变换机型处理。

宽输入范围的机型在电压严重偏低时仍能维持输出，但这意味着输入电流增大、机内发热上升。长期在这种工况下运行，应加强散热并留意输入端线缆温升。

LCD 面板的读数可用于日常巡检，重点是负载率与电池电压。负载率长期高于七成时应考虑扩容，而不是等到过载告警。

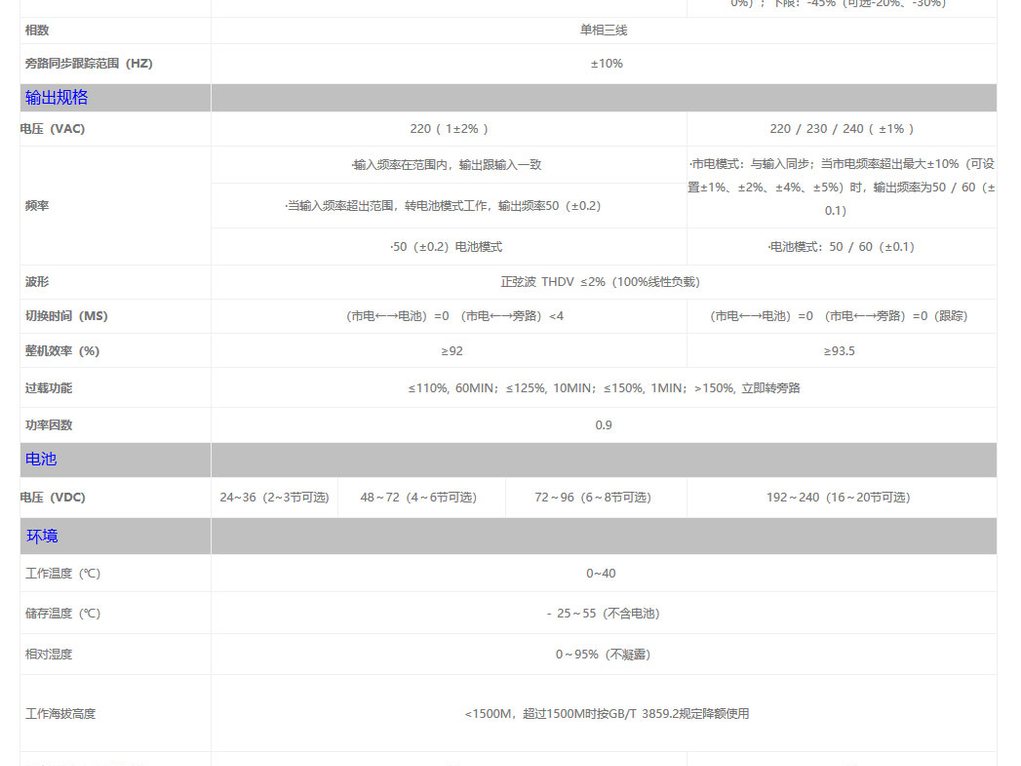

同一系列里型号的差别集中在容量与形态上，电气特性与监控方式基本一致。把对照表与实际负载清单放在一起看，基本就能定下该选哪一档。

这一档覆盖 1kVA、2kVA、3kVA、6kVA、10kVA 五个容量点。1kVA 到 3kVA 用 440×325×86.5mm 的 2U 机身，2kVA 与 3kVA 的长机机身深度增加到 460mm 与 600mm，6kVA 与 10kVA 改用 440×620×86.5mm。

机身统一为 86.5mm 高，也就是标准 2U，机柜内可以多台叠装。深度差异影响机柜选型：3kVA 长机机身 600mm 深，装入 800mm 深机柜后接线空间已经不多。

标机内置电池，1kVA 标机净重 11.5kg，长机只有 5.8kg，重量差就是电池组的分量。标准后备时间通常在几分钟到十几分钟之间，适合应对市电瞬断与短时切换。

长机不含电池，由外部电池柜提供，后备时间可以按小时计。代价是机房要预留电池柜位置，且电池组的容量、充电电流与线径都要重新核算。

输出功率因数 0.9，1kVA 机型可带约 0.9kW 有功负载。负载以小型服务器、交换机、录像机与门禁主机为主，这些设备的功率因数多在 0.9 以上，实际可带容量接近铭牌值。

小功率机型的过载能力有限，启动电流较大的负载接在 UPS 输出侧时容易触发过载保护。激光打印机、电机类设备不宜接在小容量 UPS 上。

支持多种通信接口，可加装 SNMP 卡与自定义干接点卡，显示部分为 LCD 与 LED 双重配置。对只有一两台 UPS 的小机房，通常靠本地显示与告警接点即可；有集中监控平台的项目则加装 SNMP 卡。

小而分散的机房常遇到监控遗漏的问题：设备装在本地没人看，告警又没接出去。干接点引出后接到动环或楼控，告警才有意义。

ECO 节能模式在小负载、市电稳定的场合能降低损耗，但输出由市电直供，电能质量依赖市电。是否启用按机房的供电质量决定。

机架安装时机柜底部不要直接落地，建议留出 1U 以上空间便于走线与散热。塔式安装需配底座，机身竖立后重心较高，注意固定。

维护内容包括电池电压测试、滤网清理与风扇检查。1kVA 到 3kVA 的标机电池内置，更换时需拆开机壳，建议在停机窗口进行。
