- 三进单出 6kVA-50kVA，按模块容量分档配电池：6k/10k 用 16-20 节，15k 用 32-40 节。
- 全数字化冗余控制，功率模块故障自动脱落，MTBF 标称 25 万小时。
- 监控模块热插拔，LED 与 LCD 双重显示，可加装 SNMP 卡与干接点卡。
- 负载率控制在 60% 到 70%，给单模块退出留出承载余量。
机型构成与容量分档

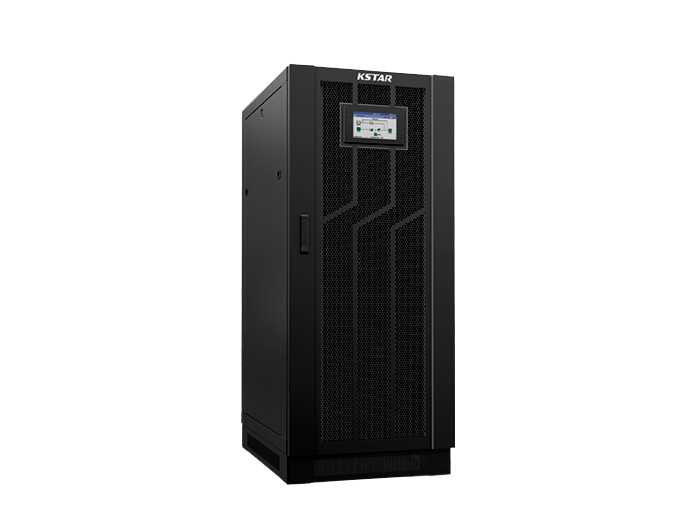

YMK9300 的容量由模块数量与单模块容量组合决定，常见配置从 6kVA 起步，到 50kVA 收口。三进单出指的是输入取三相市电、输出供单相负载，机房里的服务器机柜、网络设备、门禁与监控主机大多属于这一类。
模块插框采用统一尺寸，扩容时只增加功率模块，不必更换整机。柜内留出电池舱位，电池组与模块同柜布置，现场只要接入三相输入与单相输出母线。
- 容量按模块数乘单模块容量组合，6kVA 到 50kVA 分段覆盖
- 输入为三相 380V 制式，输出为单相 220V，匹配机柜级负载
- 功率模块插框统一，扩容只加模块不改整机
- 电池与模块可同柜布置，减少现场布线量
冗余控制与故障模块脱落
控制系统采用全数字化设计，控制通道按冗余方式并联运行。某一路控制通道失效时，系统切到备用通道，输出不中断。功率模块出现故障则自动从并联母线脱落，负载由剩余模块继续承担。
模块的平均无故障时间标称可达 25 万小时，这个数字用来评估长期运维成本。模块数量多、单模块负载率低时，单点故障对整机的影响更小。
现场常见的做法是把负载率控制在模块总容量的 60% 到 70%，留出单模块退出后的承载余量。这样做的目的不是保守，而是让脱落机制在真出故障时起作用。
电池节数如何按模块容量分组
同一柜体内不宜混用不同节数的电池组。接线前先按模块容量确认节数，再据此配电池架与直流断路器。
| 模块容量档 | 电池节数 | 直流母线电压 | 常见柜体容量段 |
|---|---|---|---|
| 6kVA 模块 | 16-20 节 | 192-240Vdc | 6kVA 至 20kVA |
| 10kVA 模块 | 16-20 节 | 192-240Vdc | 10kVA 至 30kVA |
| 15kVA 模块 | 32-40 节 | 384-480Vdc | 30kVA 至 50kVA |
左右滑动可查看完整表格
节数升高后直流母线电流下降，同等后备时间下所需的电缆截面可以相应减小，但对电池架的绝缘距离与开关的直流分断能力要求更高。
显示监控与运维接口
监控模块支持热插拔，更换时不需要停机。显示部分由 LED 与 LCD 双重配置，LED 用于快速指示运行、旁路、电池与故障状态，LCD 用于查看具体参数与历史记录。
通信接口是这类机型差异较大的地方。机房侧通常要一组干接点接入楼宇监控；若走网管则加装 SNMP 卡，接入动力环境监控系统后可远程读取输入输出电压、负载率、电池电压与告警状态。
- LED 负责状态指示，LCD 负责参数与记录查看
- 监控模块热插拔，更换不影响负载供电
- 干接点接入楼宇监控，SNMP 卡接入网管
- 可读取输入输出电压、负载率、电池电压与告警
适用场景与负载匹配
这类机型多用于中小型数据中心、边缘计算站点，以及银行网点、收费站、连锁门店的机房。负载以服务器、交换机、存储与安防设备为主，属于非线性负载，功率因数多在 0.9 以上。
边缘站点的特点是机柜数量少、无人值守、供电环境一般。选型时除了容量，还要看市电波动范围与机房是否具备制冷条件。市电波动大的站点，宽输入范围的机型可以减少切换电池的次数，电池寿命会改善。
安装与日常维护要点
模块化机柜对基础承重与后部散热空间有要求，柜后留出 600mm 以上检修通道比较稳妥。输入侧配独立三相断路器与防雷模块，直流侧配电池开关盒。
日常维护主要是三件事：看告警记录、测电池单体电压、清灰。模块进风口积尘会抬高内部温度，温度每升高 10℃，电池浮充寿命大约减半，这一条在现场往往比容量选型更影响实际使用。
更换模块前先在监控界面确认负载率，确保剩余模块能带住负载再拔出。旁路运行期间不做输入侧倒闸操作。
