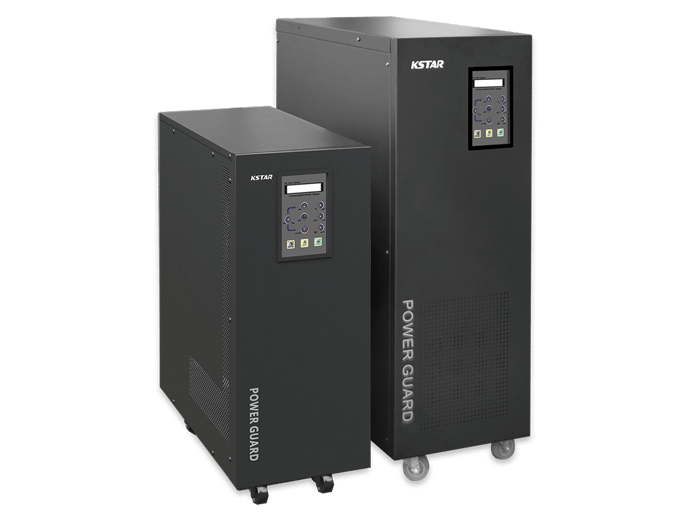

科士达 KSTAR 工频智能型UPS GP800系列不间断电源

科士达的工频系列覆盖从 6kVA 到 800kVA 的容量段，包括 EPOWER 系列、EPH 与 EPOWER-L 系列、GP800 智能型系列以及 Master 系列。共同的架构特征是输出端带工频变压器，整流与逆变均以高裕量器件实现。

工频机的逆变输出端带一只工频变压器。变压器带来两个实际好处：一是抗冲击能力强，短时能顶住数倍额定电流的负载冲击，带电机、压缩机、大功率电源模块这类冲击性负载余量足；二是输出与输入之间天然隔离，能阻断共模干扰和直流分量，对工业现场和医疗环境特别有价值。

把上面的条目落到实际使用上，最需要关注的是负载类型与冲击电流——这也是同类项目在验收后最容易出问题的地方。

容量这一档，GP800 是 6kVA~800kVA，可用有功功率在 5kW~720kW 上下。经验做法是把负载压在额定容量的七成以内，视在功率与有功功率之间差着一个功率因数，标称值并不能直接当带载能力用。

装机时先列出后端设备的实际运行功率：服务器按实测或按电源额定值的三到五成估算，显示器与网络设备按铭牌功率累加。得到的合计值再留三成余量，与 6kVA~800kVA 对照就能判断是否需要往上一档选。需要留意的是开机瞬间——硬盘阵列与主板的启动浪涌会短时接近铭牌值，这部分余量省不得。

该配置不含内置电池，需要按目标后备时间另行配置电池组。好处是后备时长可以按业务需求定制——撑几分钟完成关机、或者撑半小时等发电机带载，都可以通过电池容量设计实现，不受机内空间限制。

代价是体积大、重量重、整机效率略低于高频机。选型时如果负载侧全是电子设备，高频机更合适；一旦涉及电机、变频器、大型印刷或加工设备，工频机的余量和耐受度更值得买单。

GP800 的容量与形态决定了它的适用边界：工业产线与电机类负载、医疗影像与手术室供电这类负载是它的主战场；而空调、电梯、大功率电机等启动冲击明显的设备，不适合交给这个容量段的工频在线式机型处理。

工频机内部温升主要来自变压器与功率器件，通风与散热条件直接影响寿命。机房进风温度、滤网清洁度与风道通畅度都要按周期检查。

隔离变压器与输出端子在大电流下容易发热，按周期复紧连接螺栓并测量温升，是预防故障最直接的手段。

同一系列里型号的差别集中在容量与形态上，电气特性与监控方式基本一致。把对照表与实际负载清单放在一起看，基本就能定下该选哪一档。

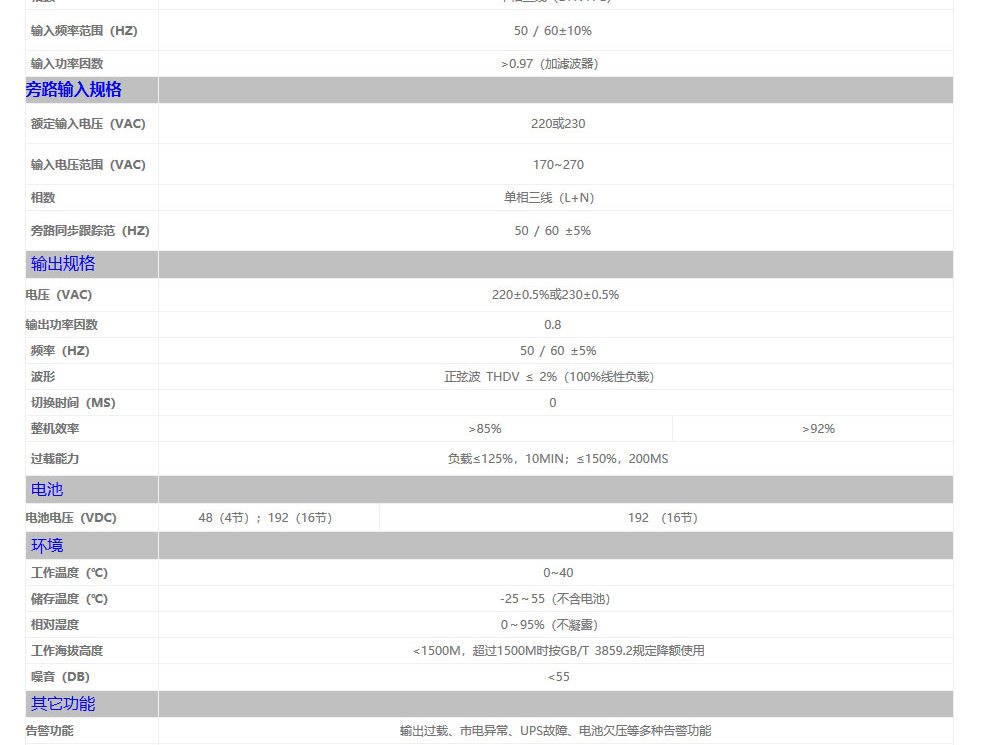

GP800 覆盖 1kVA 到 20kVA 共十个容量点，输入均为单相 220V。1kVA 到 3kVA 的电池电压为 48Vdc，配 4 节 12V 电池；4kVA 及以上提升到 192Vdc，配 16 节。电压等级差别较大，两类机型的电池架与直流电缆不通用。

输出功率因数 0.8，20kVA 机型可带 16kW 有功负载。负载为感性设备或冲击性负载时，工频机型的过载能力与负载适应性通常优于同容量高频机型。

输出侧带工频隔离变压器，负载与逆变器之间通过磁路耦合。市电侧的浪涌、共模干扰与直流分量被变压器的磁路阻挡，落到负载上的干扰相应减少。

变压器同时改变了负载侧的短路特性。负载短路时，变压器与逆变器的联合限流能力较强，短路电流上升速度较慢，保护动作有更充裕的时间窗口。

输入电压范围为额定值的 ±25%，市电偏低时仍在整流器可调范围内。市电波动频繁的地区，宽输入范围能显著减少切电池的次数。

输入侧另设有输入电抗与滤波结构，配合宽输入范围，目的是让整流器在电压偏低时仍能稳定工作，而不是提前切到电池放电。

切电池次数与电池寿命直接相关。铅酸电池的循环次数有限，频繁切换会使实际服役年限缩短，这一点在市电质量一般的工业园区尤其明显。

智能电池管理系统可按电池状态调整充电过程，支持电池冷启动。冷启动指的是市电停电时，用电池组直接启动 UPS 并建立输出，为负载提供应急供电。

这一功能在只有电池、没有市电的场合有实际意义：检修完成或新装设备时，可以先靠电池启动系统确认输出正常，不必等市电恢复。

工频机型的重量明显高于同容量高频机型：1kVA 内置电池版本 77kg，8kVA 以上 130kg 起。楼板承重、运输通道与搬运工具都要提前安排，机房在楼上时尤其要注意。

放置位置要保证前后通风。工频变压器本身有损耗，机内温度较高，机房通风不足时会缩短变压器与电容的使用寿命。
