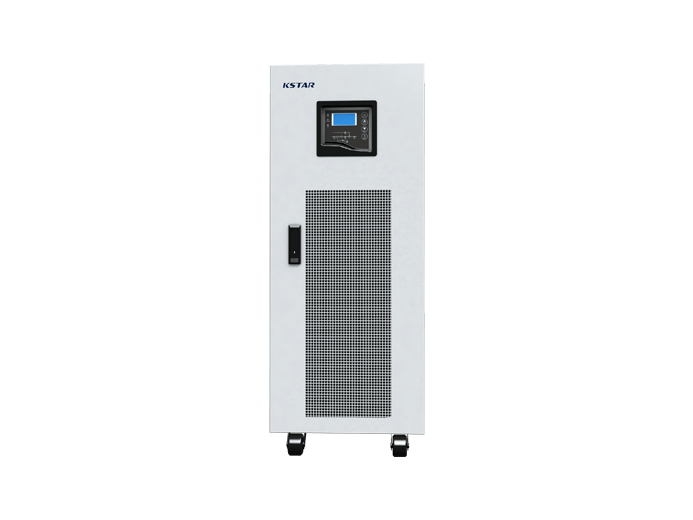

- 工频三进单出 6kVA 至 40kVA,输出功率因数 0.8。
- 输入功率三相分配,输出集中在单相,出线元件按单相电流选。
- 电池 192Vdc 或 240Vdc,对应 16 节或 20 节。
- 30kVA 与 40kVA 机身加大,净重 200kg 以上需做承重核算。
容量分档与机身尺寸
覆盖 6kVA、8kVA、10kVA、15kVA、20kVA、30kVA、40kVA 七个容量点。6kVA 到 20kVA 机身尺寸为 305×585×864mm,30kVA 与 40kVA 改用 350×650×1050mm 的机柜。净重从 100kg 增加到 232kg。
30kVA 与 40kVA 的电池电压从 192Vdc 提升到 240Vdc,节数由 16 节变为 20 节。同一机房若规划两种容量,电池架配置要分别设计。
| 型号 | 额定容量 | 电池电压 | 净重 | 整机效率 | 输出功率因数 |
|---|---|---|---|---|---|
| M6K | 6kVA / 4.8kW | 192Vdc(16 节) | 100kg | 标称可达 94% | 0.8 |
| M8K | 8kVA / 6.4kW | 192Vdc(16 节) | 110kg | 标称可达 94% | 0.8 |
| M10K | 10kVA / 8kW | 192Vdc(16 节) | 110kg | 标称可达 94% | 0.8 |
| M15K | 15kVA / 12kW | 192Vdc(16 节) | 122kg | 标称可达 94% | 0.8 |
| M20K | 20kVA / 16kW | 192Vdc(16 节) | 135kg | 标称可达 94% | 0.8 |
| M30K | 30kVA / 24kW | 192Vdc 或 240Vdc | 200kg | 标称可达 94% | 0.8 |
| M40K | 40kVA / 32kW | 240Vdc(20 节) | 232kg | 标称可达 94% | 0.8 |
左右滑动可查看完整表格

三相进线电流与单相输出的关系
输入为三相、输出为单相,功率在三相进线之间的分配相对均匀,而输出侧的电流集中在单相回路上。以 40kVA 机型为例,输出按单相 220V、功率因数 0.8 计算时的出线电流明显大于每相输入电流。
接线时容易出错的地方是出线侧元件按输入电流选。输入断路器按三相电流配置没问题,但输出断路器、电缆截面与端子都应按单相输出电流选择,否则运行中会出现温升偏高。
- 输入三相分配功率,输出集中在单相回路
- 输出电流明显大于每相输入电流
- 输出断路器与电缆按单相电流选择
- 接线端子按输出电流校核温升
隔离变压器与负载适应性
输出侧带工频隔离变压器,负载与逆变器磁路耦合,对共模干扰与浪涌有抑制作用。负载中包含感性设备或存在冲击电流时,这种结构的承受能力较强。
变压器的加入也带来了体积与重量,以及一定的空载损耗。机房规划时要按重型设备的承重与通道要求布置。
变压器的空载损耗在长期运行中会转化为机房热量,制冷容量核算时把这一部分计入更稳妥。
电池配置与后备时间
电池电压为 192Vdc 或 240Vdc,对应 16 节与 20 节。后备时间按负载功率与放电曲线核算,高倍率放电时电池可放出的容量低于标称值,不能按安时数直接折算。
电池组一般放在独立的电池柜或电池架内。电池区温度控制在 25℃ 上下比较合适,温度每升高 10℃,铅酸电池的浮充寿命大约减半。
适用场景与配套
这类机型多用于网点型与边缘型关键供电场景,以及工业现场的集中供电。负载以单相设备为主,如控制柜、仪表、通信设备与小规模服务器机柜。
配套按重型设备思路安排:进线配电柜、出线分路箱、电池柜与主机的布置要在同一平面上规划,避免长距离直流敷设造成压降过大。
- 适用于网点机房与工业现场集中供电
- 负载以单相控制与通信设备为主
- 进线、出线与电池柜在同一平面规划
- 避免长距离直流敷设造成压降过大
