科士达 KSTAR 高频UPS YDC9300系列不间断电源

这一容量段的选型重点从“容量够不够”转向“配置怎么设计”：输入输出相数与电压等级、是否并机冗余、电池组如何分组、监控如何接入动环平台，都需要在方案阶段定清楚。

现代高频机普遍采用全数字控制，具备输入功率因数校正、宽输入电压范围、电池智能管理与并机能力，是中小容量段和数据中心场景的主流选择。需要注意它对负载的冲击耐量不如工频机，配电机类负载要留足余量或改用工频机。

条目看着多，落到现场其实就一句话：盯住散热条件与电池寿命。验收后出问题的地方，十有八九也在这里。

YDC9300 的额定容量为 6kVA~100kVA，可输出的有功功率约 5kW~90kW。按负载率七成的经验区间规划，这台机器适合承接约满载七成的稳态负载；这个数值比标称容量更有参考价值，因为后端设备的功率因数会把视在功率与实际可用功率拉开距离。

装机时先列出后端设备的实际运行功率：服务器按实测或按电源额定值的三到五成估算，显示器与网络设备按铭牌功率累加。得到的合计值再留三成余量，与 6kVA~100kVA 对照就能判断是否需要往上一档选。需要留意的是开机瞬间——硬盘阵列与主板的启动浪涌会短时接近铭牌值，这部分余量省不得。

该配置不含内置电池，需要按目标后备时间另行配置电池组。好处是后备时长可以按业务需求定制——撑几分钟完成关机、或者撑半小时等发电机带载，都可以通过电池容量设计实现，不受机内空间限制。

高频机取消了输出工频变压器，靠高频开关和 DSP 数字控制直接生成正弦输出。少了变压器这一级，整机体积和重量能压到工频机的三分之一左右，效率可以做到 94%~96%，同等负载下运行电费更低，机房占地面积也更小。

YDC9300 的容量与形态决定了它的适用边界：中小型数据中心、工业配电与生产控制这类负载是它的主战场；而空调、电梯、大功率电机等启动冲击明显的设备，不适合交给这个容量段的高频机型处理。

三相机型的日常巡检重点是三相负载平衡与电池组一致性。长期偏相会让单相功率器件持续高温；电池组中一只落后会拖低整组后备时间。

并机系统要定期核对各机的负载分担是否均衡，出现明显偏载时应检查并机线与参数设置，而不是简单重启了事。

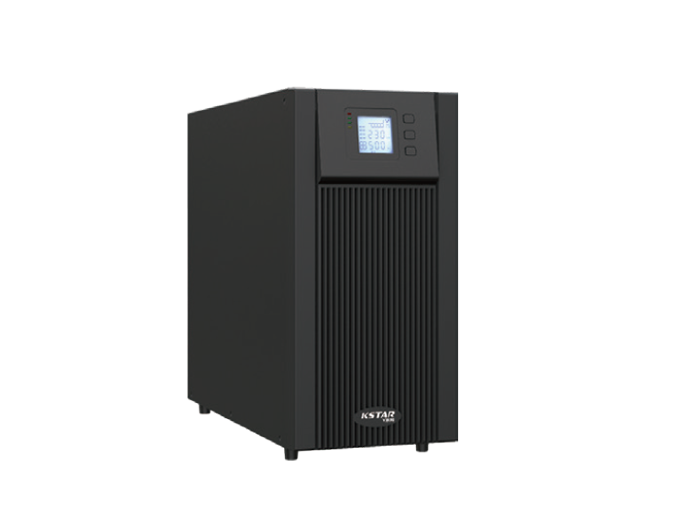

10kVA、15kVA、20kVA 三台机器共用一套机身结构，尺寸均为 220×531×450mm，净重分别为 22kg、24kg 与 28kg。机身窄而高，落地与机柜内放置都可行，正面的显示与控制区域集中布置。

输出功率因数 0.9，输出电压 220/230/240V，输出为单相制式。三个容量点的电池电压均为 192-240Vdc，16-20 节可选。

按单进单出接时，输入只有一根相线与中性线，全部输入功率由单相承担，20kVA 机型按单相 220V 计算时的输入电流较大，进线电缆截面与断路器规格要按这个电流选。

按三进单出接时，输入功率分到三相，每相电流约为单相接法的三分之一。配电箱内三相负荷分配更均匀，对上游变压器与发电机的冲击也更小。

整机效率标称可达 95%，支持 ECO 节能运行模式。对 10kVA 到 20kVA 这一档来说，损耗的绝对量不大，但在长期运行的机房中仍会转化为制冷负荷。

风扇调速功能按内部温度调整转速，负载低时转速下降，噪音与风扇寿命都受益。设备间的噪音问题在夜间尤其明显，这一功能对靠近办公区的机房有实际意义。

ECO 模式是否启用要看市电质量与负载类型。负载为安防、门禁、网络设备时，短时电压波动的影响有限；负载包含精密测量或医疗设备时建议维持在线运行。

电池电压 192-240Vdc，16-20 节可选。后备时间按负载功率、目标时间与电池放电曲线共同确定，放电倍率越高，电池可放出的实际容量越低。

以 20kVA 负载、15 分钟后备为例，电池组数量需要按所选电池的高倍率放电数据核算，不能按安时数直接相除。计算结果还要留出电池老化的余量。

这类机型常见于网点型数据中心、边缘站点、收费站与连锁门店的机房。负载集中、无人值守、供电环境一般，是这些场景的共同特点。

机身窄高，落地放置时重心偏上，需要靠墙固定。机柜内安装时注意上下留出散热空间，机身背面与侧面的进风口不要被遮挡。

电池组一般另配电池柜，与 UPS 分开布置，电池区保持通风与相对稳定的温度。
