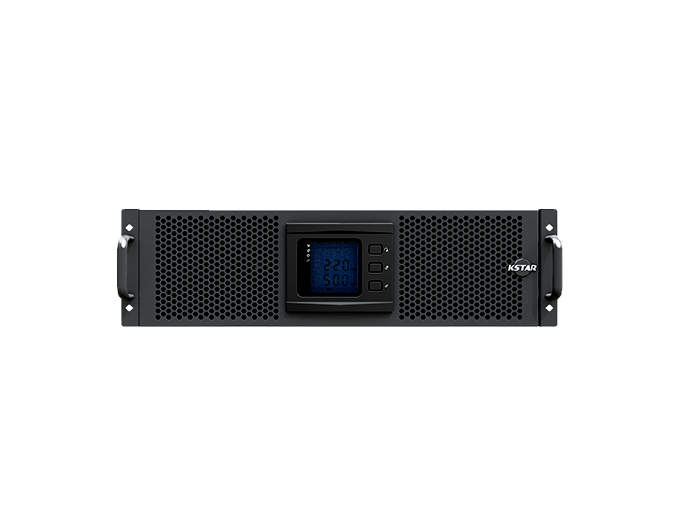

科士达 YDC9300-RT 系列（三进单出 6kVA-10kVA）

两台机器共用一套机身，尺寸 443×580×131mm，占机柜 3U 空间，净重 27kg 与 28kg。机架式安装可互转塔式，网点机房按机柜条件选择。

输出功率因数为 1，10kVA 机型可带 10kW 有功负载。输出为单相 220/230/240V，实际电流按单相计算，出线电缆与断路器按相电流选择。

机型兼容单进单出与三进单出两种接法。机房只有单相进线时按单进单出接，三相进线则为三进单出。这个兼容能力在改造项目里很好用，进线条件变化时不必更换设备。

三进单出接法下，输入电流在三相间分配，输出集中在一相。选型时要核对输入侧三相断路器与电缆按单相输出功率折算后的电流选择，避免三相进线按平均值配而导致某相偏小。

标准电池配置为 192-240Vdc、16-20 节，可定制 384-480Vdc、32-40 节。定制高电压方案的优势是直流电流小，长距离敷设时线损与线径更可控。

截面积与电流的关系在现场很容易被忽略。同样 10kVA 负载、同样后备时间，16 节方案的直流电流高于 32 节方案，电缆截面与直流断路器规格都要相应调整。

电池组数量按放电曲线核算。放电倍率越高，电池可放出的实际容量越低，高倍率放电的工况不能按标称安时数简单折算。

3U 机身宽度为 443mm，装入 19 英寸机柜后两侧仍有少量余量用于走线。机身深度 580mm，机柜深度 800mm 以上比较从容，600mm 深的壁挂柜装进去后接线空间会很紧张。

散热方式为前后风道，机柜内不要在下部堆放电线，避免进风受阻。网点机房往往把 UPS、配电与电池包集中在一台机柜里，规划时按总发热量考虑柜内温度。

这类机型多用于网点型数据中心、边缘站点、监控机房与小型商业场所的关键用电设备。负载以服务器、网络设备、安防与门禁系统为主，负载功率不大但停机影响面广。

维护重点是电池与滤网。电池按季度测单体电压，偏差大的单体单独更换；滤网按环境粉尘情况清理，粉尘多的场所维护周期要缩短。
