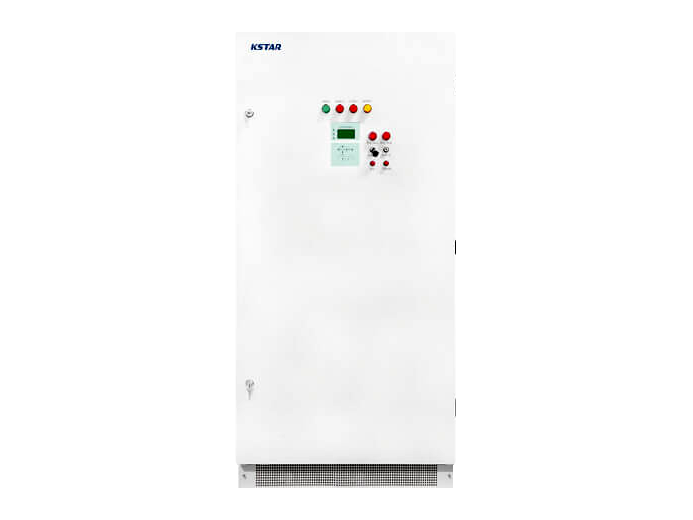

- 单进单出 1kVA 至 3kVA，内置 4 节 48Vdc 电池。
- 1kVA 至 2kVA 机箱可容 4 节 120Ah，3kVA 可容 4 节 200Ah。
- 应急转换时间不大于 30ms，正常效率 ≥98%、应急效率 ≥88%。
- 机身 455×485×970mm 至 525×610×970mm，重量 40kg 至 50kg。
容量与电池配置
型号覆盖 1kVA、1.5kVA、2kVA、3kVA 四个容量点，输入均为单相 220V。电池电压 48Vdc，由 4 节电池组成，内置在机箱内。1kVA 到 2kVA 的机箱可容纳 4 节 120Ah 电池，3kVA 可容纳 4 节 200Ah。
电池节数少、电压低，是这一系列与 KS-D 系列的主要差别。48Vdc 直流侧对绝缘与防护的要求相对宽松，接线端子也更简单。
| 型号 | 额定容量 | 电池电压 | 机箱最大内置电池 | 应急转换时间 | 转换效率（正常／应急） |
|---|---|---|---|---|---|
| KE-D-1kVA | 1kVA | 48Vdc（4 节内置） | 4 节 120Ah | 不大于 30ms | ≥98% ／ ≥88% |
| KE-D-1.5kVA | 1.5kVA | 48Vdc（4 节内置） | 4 节 120Ah | 不大于 30ms | ≥98% ／ ≥88% |
| KE-D-2kVA | 2kVA | 48Vdc（4 节内置） | 4 节 120Ah | 不大于 30ms | ≥98% ／ ≥88% |
| KE-D-3kVA | 3kVA | 48Vdc（4 节内置） | 4 节 200Ah | 不大于 30ms | ≥98% ／ ≥88% |
左右滑动可查看完整表格
机箱尺寸与安装方式
1kVA 到 2kVA 机身 455×485×970mm，3kVA 机身 525×610×970mm。不含电池重量 40kg 与 50kg，属于可以靠人力搬运的小型机箱。
机身高度 970mm，可以放在配电间的地面上，也可以嵌入配电柜旁的空位。安装位置要在应急照明回路的起点附近，缩短回路长度有利于减少线路压降。
进出线方向决定了机箱靠墙还是离墙安装。柜体背面贴墙时，接线在正面完成的机型更方便；若接线端子布置在侧面，要预留侧面操作空间。
- 机身 455×485×970mm 至 525×610×970mm，重量 40kg 至 50kg
- 靠近应急照明回路起点安装，减少线路压降
- 进出线方向决定靠墙或离墙安装
- 接线端子位置决定需要的操作空间
持续时间与回路划分
应急持续时间由电池容量与所带灯具功率决定。4 节 120Ah 与 4 节 200Ah 的差别体现在持续时间的长度上，选型时按设计的持续时间要求反推电池档位。
回路划分影响使用效果。把疏散指示灯与应急照明灯分成不同回路，可以在检修时只断开一路；混合接线时，任何一次检修都会影响整片区域的应急照明。
- 持续时间按电池容量与灯具功率核算
- 疏散指示与应急照明宜分回路
- 分回路便于分区检修
- 回路长度影响线路压降
正常与应急两种工作状态
市电正常时输出跟随市电，转换效率不低于 98%；市电中断后由电池逆变输出 220V 正弦波，转换效率不低于 88%。应急转换时间不大于 30ms。
两种状态的切换由检测电路自动完成，无需人工干预。面板上的状态指示用于区分当前处于正常供电还是应急供电，巡检时根据指示判断设备是否正常。
多次市电中断后，电池需要及时补充电量。充电回路的能力决定了两次断电之间的恢复时间，机房若频繁出现短时停电，这一点值得关注。
验收与维护要点
消防应急照明和疏散指示系统的相关技术标准对集中电源的设置与功能有明确要求，验收时通常核查参数、转换功能与持续供电能力。
维护内容包括状态巡检、电池单体电压测量与定期放电试验。小容量机箱的电池更换相对方便，打开前面板即可操作。
电池组的环境温度影响寿命，竖井与配电间的温度随季节变化较大，夏季高温会加速电池老化。
- 验收核查参数、转换功能与持续供电能力
- 定期巡检面板状态指示
- 电池单体电压测量与放电试验按周期执行
- 竖井环境温度波动大，注意电池老化速度
