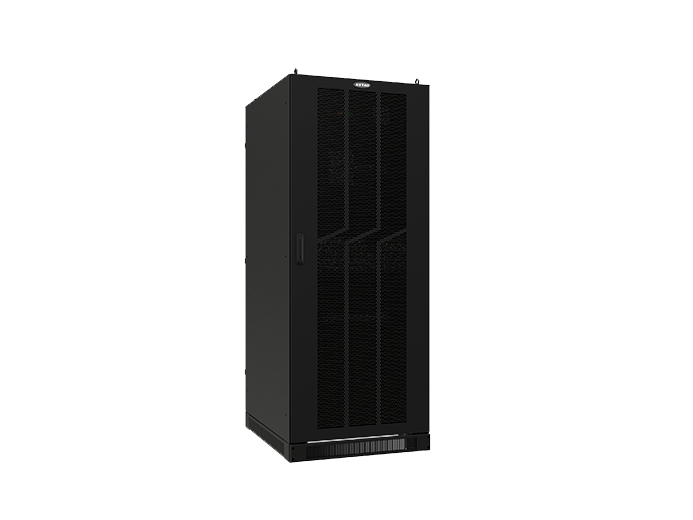

科士达 GGUC / KPM 系列输入输出配电柜（100A-1600A）

GGUC 与 KPM 两个系列的额定输入电流分别为 100A 至 630A 与 400A 至 1600A。前者多用于中小容量 UPS 的输入输出配电，后者用于大容量系统或需要更大分断能力的场合。

两系列的电气参数一致：额定工作频率 50Hz，系统接线方式为三相五线制，支持 TN-S 与 TN-C-S 系统，额定工作电压 230/400Vac，额定绝缘电压 690Vac。

输出回路容量为 1250A 及以下，具体回路数量与规格按项目需求定制。

单路输入结构简单，市电只有一路，配电柜内不做进线切换。适用于市电相对稳定、UPS 本身具备旁路功能的场合。

双路输入从两路市电分别取电，分别供 UPS 主路与旁路使用。主路失电时旁路仍有电，负载切换至旁路期间不受影响。两路市电宜来自不同的变压器或不同母线，否则同时失电的概率依然存在。

多路输入用于多台 UPS 或分区供电的系统。配电柜内按分区设置进线开关，任一路检修时其余回路继续供电，缩小停电范围。

具备短路瞬时、过载、防雷等多重保护。短路保护由断路器本体承担，过载保护可按回路分级设置，防雷模块安装在进线侧，用于泄放雷击与操作过电压产生的能量。

额定极限短路分断能力为 25kA 至 100kA，选型要按安装点的预期短路电流确定。分断能力低于预期短路电流时，短路故障下断路器无法安全切断，存在设备损坏与人身风险。

上下级保护的配合也要考虑。上级断路器与下级断路器之间需要有时间与电流的配合关系，否则故障时可能越级跳闸，扩大停电范围。

支持实时显示电压与电流信息，便于运行人员现场核对。支持后台通信，把电气参数与开关状态上传到监控系统；具备声光告警，异常状态现场可感知。

对无人值守的机房来说，后台通信比现场显示更关键。把配电柜纳入动环监控后，开关位置变化与电流异常都能远程发现。

支持前后维护，柜前柜后均可操作。机房若采用靠墙布置，后部维护空间不足时会限制部分操作，布置方案要提前确认。

选型顺序是：确定 UPS 台数与输入路数，确定输出回路数量与容量分配，按额定电流与短路电流选定柜型，余下核对柜体尺寸与安装空间。

输出回路的容量分配按负载分区确定。把重要负载与一般负载分到不同回路，便于按优先级安排检修与切换。

柜体布置要与 UPS 的进出线方向匹配。UPS 输入侧与配电柜之间的电缆长度尽量短，减少线路损耗与压降。
