- 三进三出 40kVA 与 50kVA,4U 机身,支持机架与塔式互转。
- 输出功率因数 1,kVA 与 kW 数值一致,配电元件按实际电流选。
- 电池 ±180 至 ±300Vdc,30-50 节可选,默认 36 节。
- 支持 SNMP 卡、干接点卡与温度补偿器,效率标称 96.0%。
两款机型的参数差异
这一档只有两个容量点:40kVA 与 50kVA。两台机器的外形完全一致,均为 440×800×175mm 的 4U 机身,净重分别为 48kg 与 51kg。差别只在容量与内部功率器件配置上。
机身高度 175mm 意味着装入 42U 标准机柜时占到 4U 空间,机柜内其余空间仍可布置配电单元与机架式电池包。这类布置方式在网点机房与边缘站点里比较常见。
| 项目 | YMK3340-RT | YMK3350-RT |
|---|---|---|
| 额定容量 | 40kVA | 50kVA |
| 额定输入电压 | 380/400/415Vac(线电压) | 380/400/415Vac(线电压) |
| 输入功率因数 | ≥0.999 | ≥0.999 |
| 输出电压 | 380/400/415Vac ±1%(线电压) | 380/400/415Vac ±1%(线电压) |
| 输出功率因数 | 1 | 1 |
| 电池电压 | ±180 至 ±300Vdc(30-50 节可选,默认 36 节) | ±180 至 ±300Vdc(30-50 节可选,默认 36 节) |
| 整机效率 | 标称可达 96.0% | 标称可达 96.0% |
| 净重 | 48kg | 51kg |
| 机身尺寸 | 440×800×175mm(4U) | 440×800×175mm(4U) |
| 防护等级 | IP20 | IP20 |
左右滑动可查看完整表格

输出功率因数 1 对容量的影响
输出功率因数为 1,意味着额定容量 kVA 与 kW 数值一致。50kVA 的机型可以带 50kW 的有功负载,不必按 0.9 或 0.8 折算。这一点在现代服务器电源负载下更贴合实际,机房的容量规划也更直观。
带载能力提高后,配电侧的电流相应增大。输出电流按 50kW 计算时的数值高于同容量、功率因数 0.9 的机型,母线排、电缆与断路器都要按实际电流选,不能沿用旧图纸。
- 输出功率因数 1,kVA 与 kW 数值一致
- 容量规划不必再按 0.9 折算
- 输出电流高于同容量低功率因数机型
- 母排、电缆与断路器按实际电流选择

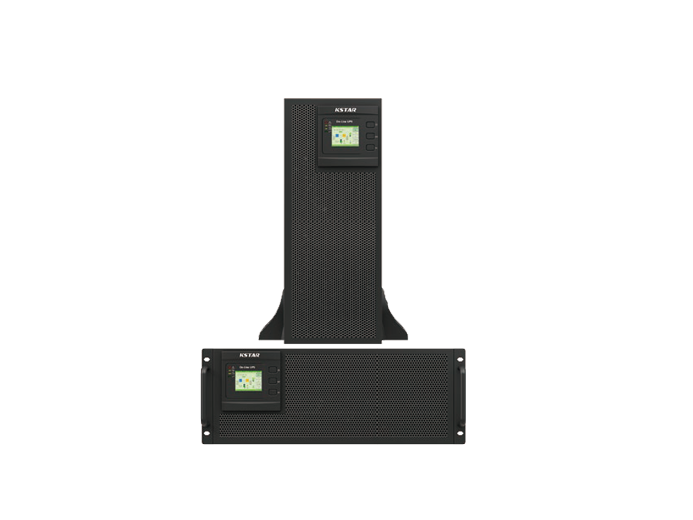

机架与塔式互转的安装细节
机架安装需要进风侧与出风侧分别有空间,机柜前后门采用网孔门更利于散热。机柜深度建议不低于 800mm,否则后部接线与维护空间不足。
塔式安装时加装底座或外框,机身竖立后进风口位置改变,需要在机房布局时重新考虑走道风向。同一机房内不建议混用两种安装方向,容易造成局部热区。
- 机柜深度建议不低于 800mm,保证后部接线空间
- 前后门采用网孔门,进风与出风不被遮挡
- 塔式安装后进风口位置变化,注意机房气流组织
- 同一机房内避免混用机架与塔式安装方向
电池组配置与后备时间
电池电压 ±180 至 ±300Vdc,节数 30-50 节可选,默认 36 节。这一电压等级下直流电流较小,对电池开关与线径的要求相对宽松,但电池组数量仍然要按放电曲线核算。
机房常见的做法是把电池组放在机柜下方的机架式电池包内,或单独配电池柜。两种方式都要保留通风空间,电池区环境温度控制在 25℃ 上下更有利于浮充寿命。
后备时间的实测值往往与设计值有差距,原因多是电池老化与温度偏差。机房若按 30 分钟设计,运行几年后实测可能只剩二十多分钟,定期做放电试验能把这类偏差提前发现。
通信接口与监控接入
支持多种通信接口,可加装 SNMP 卡、干接点卡与温度补偿器。SNMP 卡用于接入网管平台,干接点卡用于接入楼宇监控,温度补偿器则按电池温度修正充电电压。
温度补偿功能对电池寿命有实际作用。电池在低温下需要更高的充电电压,高温下则需要降低,固定充电电压长期运行时,电池可能长期处于欠充或过充状态。
- 支持 SNMP 卡接入网管平台
- 干接点卡对接楼宇监控系统
- 温度补偿器按电池温度修正充电电压
- 支持 LCD 与 LED 双重显示,便于现场查看
