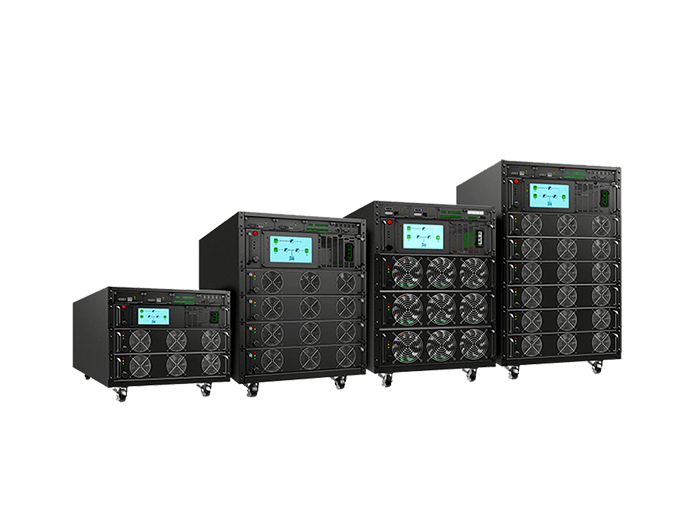

科士达 YMK3300 插框系列（三进三出 20kVA-200kVA）

这套系列的 UPS 机芯以插框形式内嵌在机柜里，同一机柜还能容纳 UPS 配电、动力配电与照明配电。对机柜数量受限的机房来说，省下来的是一整个柜位。

柜位分配要提前算：插框高度按模块数量确定，配电单元需要独立的进线空间，电池若采用机架式电池包还要占位。现场常见的失误是先定 UPS 柜位，配电单元塞不进去，只能另开一柜。

模块容量决定扩容的颗粒度。30kVA 模块单块容量大，同样柜体容量下占用插槽少；20kVA 模块单块容量小，扩容步长更细，冗余配置的代价也低一些。

冗余配置按 n+1 计算：负载需要 n 块模块承担，实配 n+1 块。上表中 150kVA 柜体用 30kVA 模块时按 5+1 配置，即 6 个插槽全插满，任一块退出后仍能带住额定负载。

插框系列支持铅酸与锂电池两种方案，电池节数 30-50 节可选。节数选择与直流母线电压、后备时间以及电池架尺寸都有关：节数多则母线电压高、电流小，线径可以细一些，但电池架长度增加。

锂电池方案的优势在占地与充电速度，代价是初期投入较高，且需要电源系统具备与电池管理系统通信的能力。铅酸方案的配套成本低，机房现场经验成熟。

功率模块支持轮循工作，负载较小时并非所有模块满负荷运行，而是在最佳带载区间内轮流承担负载。这套机制的作用是把单模块的运行小时数摊平，避免个别模块长期高负荷、个别模块长期空转。

在最佳带载区间内，整机效率标称可达 96.8%。效率对机房的意义不只是电费，还包括制冷负荷：损耗降低后，机房的空调投入也会相应下降。

这类机型适合中小型数据中心、边缘计算站点，以及需要与配电同柜布置的机房改造项目。改造项目里柜位紧张是常态，插框结构往往比独立柜体更容易落地。

选型按四步走：统计负载总功率与预留扩容比例，确定柜体容量，按冗余要求定模块数量，再按后备时间安排电池节数与电池方案。
