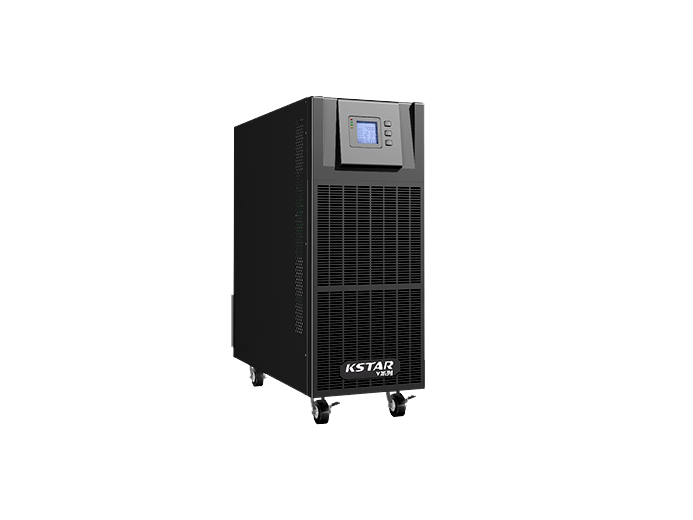

- 三进三出 10kVA-60kVA 塔式 UPS，机柜宽 250mm，60kVA 机型机柜加高。
- 标配双路输入与维修旁路，具备远程 EPO 接口。
- 外接电池 16-20 节，10kVA 到 40kVA 可定制 360-600Vdc。
- 支持 ECO 节能模式与风扇智能调速，可带不平衡负载。
容量分档与外形变化
10kVA 到 60kVA 分六个容量点。10kVA 到 40kVA 用 250×580×655mm 的机柜，60kVA 换成 250×828×868mm 的加高机柜。净重从 35kg 增加到 83kg，60kVA 机型已经接近一个人搬运的极限，现场要准备搬运工具。
机柜宽度只有 250mm，靠墙布置时占地很小。代价是内部空间紧凑，散热与检修余量有限，柜后仍要按厂家要求留出通风距离。
| 型号 | 额定容量 | 输出功率因数 | 电池电压 | 整机效率 | 净重 | 机柜尺寸 |
|---|---|---|---|---|---|---|
| YDC3310 | 10kVA | 0.9 | 192-240Vdc（16-20 节可选） | 标称可达 96.0% | 35kg | 250×580×655mm |
| YDC3315 | 15kVA | 0.9 | 192-240Vdc（16-20 节可选） | 标称可达 96.0% | 39kg | 250×580×655mm |
| YDC3320 | 20kVA | 0.9 | 192-240Vdc（16-20 节可选） | 标称可达 96.0% | 40kg | 250×580×655mm |
| YDC3330 | 30kVA | 0.9 | 192-240Vdc 或定制 360-600Vdc | 标称可达 96.0% | 43kg | 250×580×655mm |
| YDC3340 | 40kVA | 0.9 | 192-240Vdc 或定制 360-600Vdc | 标称可达 96.0% | 46kg | 250×580×655mm |
| YDC3360 | 60kVA | 0.9 | 360-600Vdc（30-50 节可选） | 标称可达 96.0% | 83kg | 250×828×868mm |
左右滑动可查看完整表格
双路输入与维修旁路怎么接
标配双路输入，主路与旁路可以取自同一段母线，也可以取自两段独立母线。取自两段独立母线时，主路失电后旁路仍能供电，前提是两路母线的容量与保护配合满足要求。
维修旁路的作用是把 UPS 从供电回路中摘出来检修。切换到维修旁路后，负载由市电直接供电，此时不要做输入侧的倒闸操作，否则负载会瞬断。
- 标配双路输入，两路可取自同一母线或独立母线
- 两路独立时主路失电仍有旁路供电
- 维修旁路把 UPS 摘出回路后负载由市电直供
- 旁路运行期间不做输入侧倒闸操作
电池节数定制与后备时间
10kVA 到 60kVA 的标准电池配置为 16-20 节，192-240Vdc。机房若需要更长后备时间或已有既定的直流电压等级，10kVA 到 40kVA 可定制 360-600Vdc，即 30-50 节；60kVA 标配即为 30-50 节。
节数定制的实质是改变直流母线电压，涉及电池架尺寸、直流断路器分断能力与线径。定制节数要提前向厂家提出，现场改接不可行。
后备时间按负载功率与放电曲线核算。以 20kVA 负载、30 分钟后备为例，16 节 12V 电池的配置需要按电池的高倍率放电数据确定并联组数，不能按标称安时数直接折算。
电网适应性与负载匹配
支持双路输入、标配维修旁路、具备远程 EPO 接口，可以带不平衡负载。三相负载中单相负载偏多时，不平衡度会升高，选型前把负载清单列清楚更稳妥。
输出功率因数 0.9，机房若使用高功率因数的服务器电源，实际可带的有功功率可能高于铭牌标注的 kW 值。这一点在容量核算时经常被忽略，导致容量选得偏保守。
- 支持不平衡负载，单相负载偏多时先核算不平衡度
- 输出功率因数 0.9，按负载实际功率因数核算
- 远程 EPO 接口可接入机房急停回路
- 支持 ECO 节能模式与风扇智能调速
安装位置与散热
塔式机型靠墙布置时，柜体与墙面之间要留出散热距离。机柜宽度小、内部紧凑，进风口被遮挡后内部温度上升很快，风扇调速功能会持续高转速运行，噪音与损耗同时增加。
电池组通常另配电池柜或电池架，与 UPS 分开布置。电池区的通风条件与 UPS 同等重要，环境温度每升高 10℃，铅酸电池的浮充寿命大约减半。
